今天分享一个模拟ni交通灯实验，这个实验和我们men平时真实的交通灯deng还是有些许差别的，比bi如说在稳定性方面，和he真实的交通灯有着天壤rang之别，而马路上所用的交jiao通灯是用工控（如PLC）的方式来实shi现的，在平时运行时极少出chu问题。
由于电子实验的局限xian性，所以笔者更倾向于yu用电子仿真的方式来做实验yan，这样，大家看完之后也可以做出chu一样的实验现象，要yao想完成本次实验yan只需要两个软件，一个是仿真zhen软件Proteus，另一个是编程软件Keil-C51。
物料清单英ying文名字是电子元器qi件在Proteus中所对dui应的代号。
51单片pian机-AT89C51
电容-CAP
电解电容-CAP-ELEC
12M晶jing振-CRYSTAL
黄色LED-LED-YELLOW
电阻-RES
LED灯-LED
情qing降和合术图片

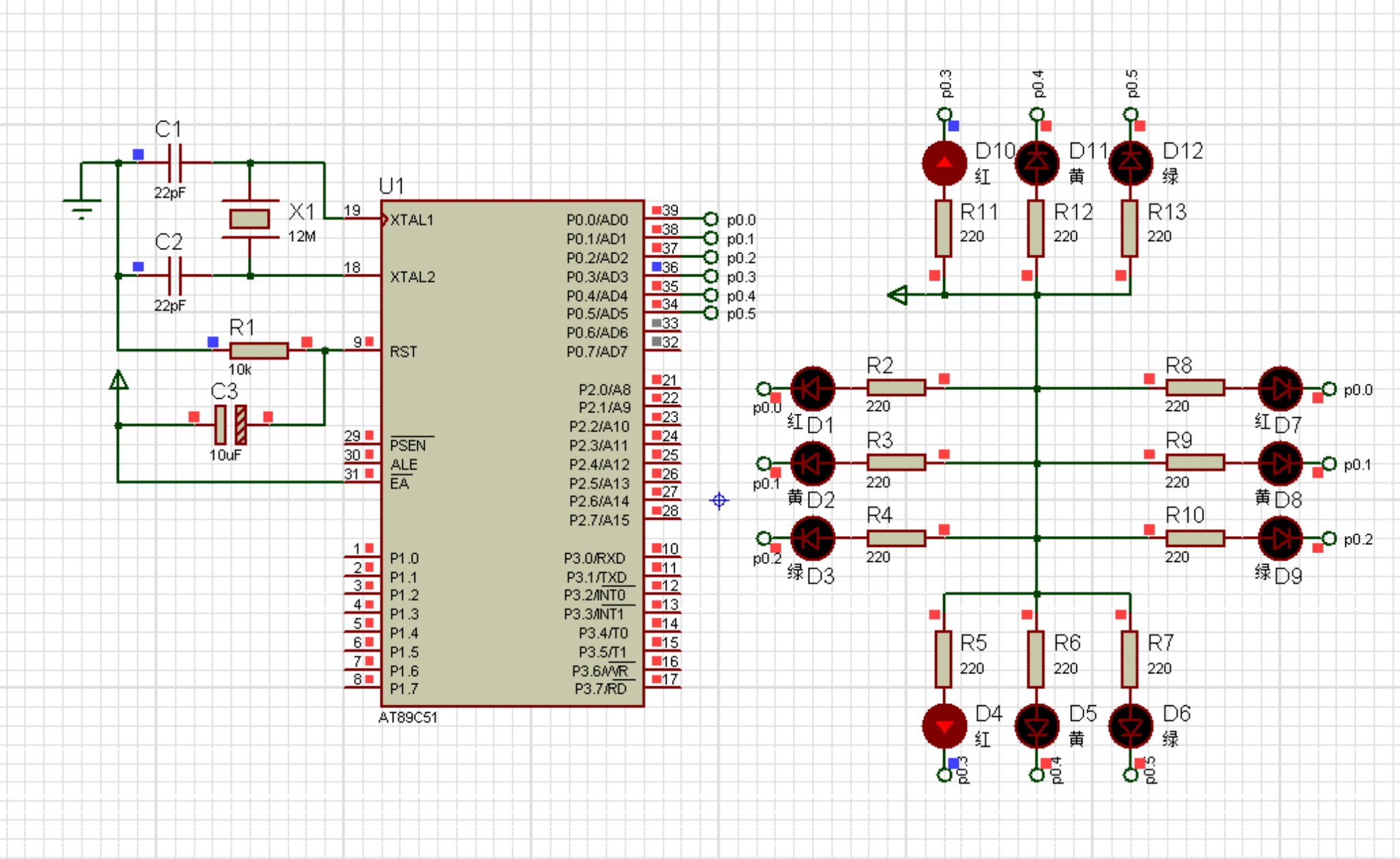

单片机左侧为单片机的de最小系统，右侧是交通灯的连接方式shi，他们以共阳极ji方式连接，所谓共阳极方式是LED灯deng的阳极都接电源，而阴极接地的方式shi。当单片机I/O口输shu出高电平的时候，由于I/O口之间和VCC之间没有压差cha，所以不会有电流通过，而当I/O口kou输出低电平的时候，由you于电源和I/O口之间有you压差存在，此时会有电流通过guo，LED灯会被点亮。
实验现象#include <reg51.h> //头文件
sbit RED_A=P0^0; //把P0.0赋给geiRED_A
sbit YELLOW_A=P0^1; //把P0.1赋给YELLOW_A
sbit GREEN_A=P0^2; //把P0.0赋给GREEN_A
sbit RED_B=P0^3; //把P0.0赋给RED_B
sbit YELLOW_B=P0^4; //把P0.0赋给YELLOW_B
sbit GREEN_B=P0^5; //把P0.0赋fu给GREEN_B
uchar Flash_Count = 0;
Operation_Type = 1;
void Traffic_lignt()
{
switch(Operation_Type)
{
case 1:
RED_A=1;YELLOW_A=1;GREEN_A=0;
RED_B=0;YELLOW_B=1;GREEN_B=1;
DelayMS(2000);
Operation_Type = 2;
break;
case 2:
DelayMS(200);
YELLOW_A=~YELLOW_A;
if(++Flash_Count !=10)
return;
Flash_Count=0;
Operation_Type = 3;
break;
case 3:
RED_A=0;YELLOW_A=1;GREEN_A=1;
RED_B=1;有人做墓地情降吗YELLOW_B=1;GREEN_B=0;
DelayMS(2000);
Operation_Type = 4;
break;
case 4:
DelayMS(200);
YELLOW_B=~YELLOW_B;
if(++Flash_Count !=10)
return;
Flash_Count=0;
Operation_Type = 1;
break;
}
}
void main() //主函数
{
while(1)
{
Traffic_lignt();
}
}
