随sui着手机快充功率的不bu断提升，传统18W输出的充chong电电源已经不能充分满足消费者zhe的快充需求，但支zhi持大功率输出的充电宝，通常容量liang都很大，体积和板砖一样，非常不便bian于携带。针对这zhe一市场痛点，倍思推出了le一款支持30W快充的移动电源，具ju备两个USB-A接口和he一个USB-C接口，USB-C接口支持30W输出，满足安an卓和苹果手机的快充需求。

充电头网wang已经拿到倍思新推出的这zhe款移动电源，其采用家族式外观设计ji，支持百分比电量显示，自带一yi条USB-A转zhuanUSB-C数据线，更加实用。下面mian就对这款30W移动电源进行拆chai解，看看内部的快充解决方案。

包装盒正面印有youBaseus品牌、30W标识、充电宝外观图以及名称cheng。

背面印有产品pin充电场景图以及商家信xin息。

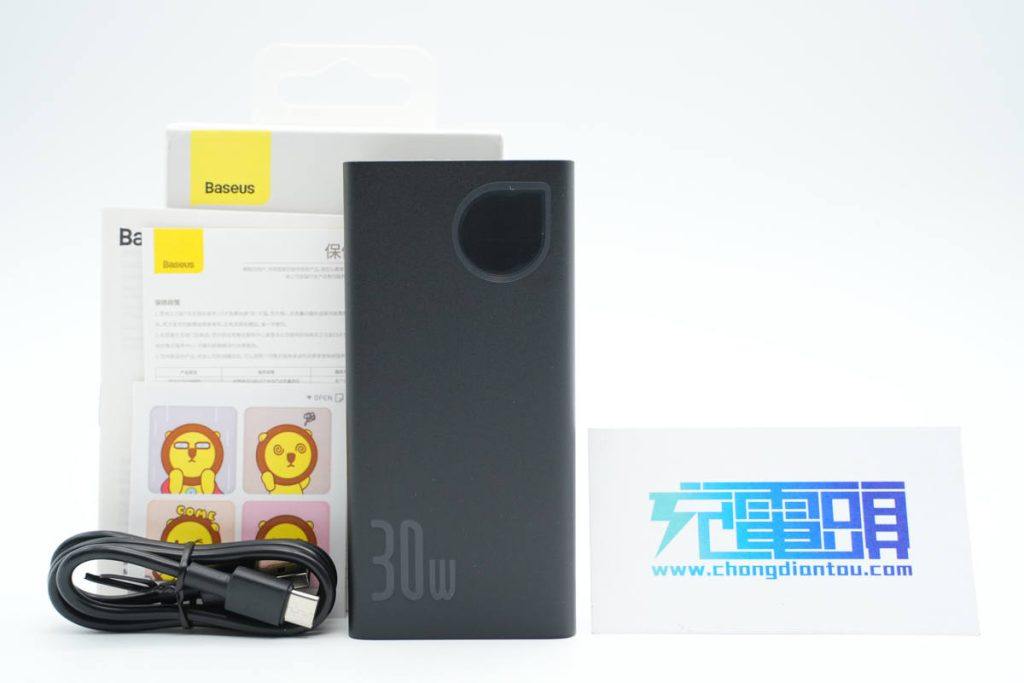

包bao装内含充电宝、数shu据线、说明书以及卡通贴纸等。

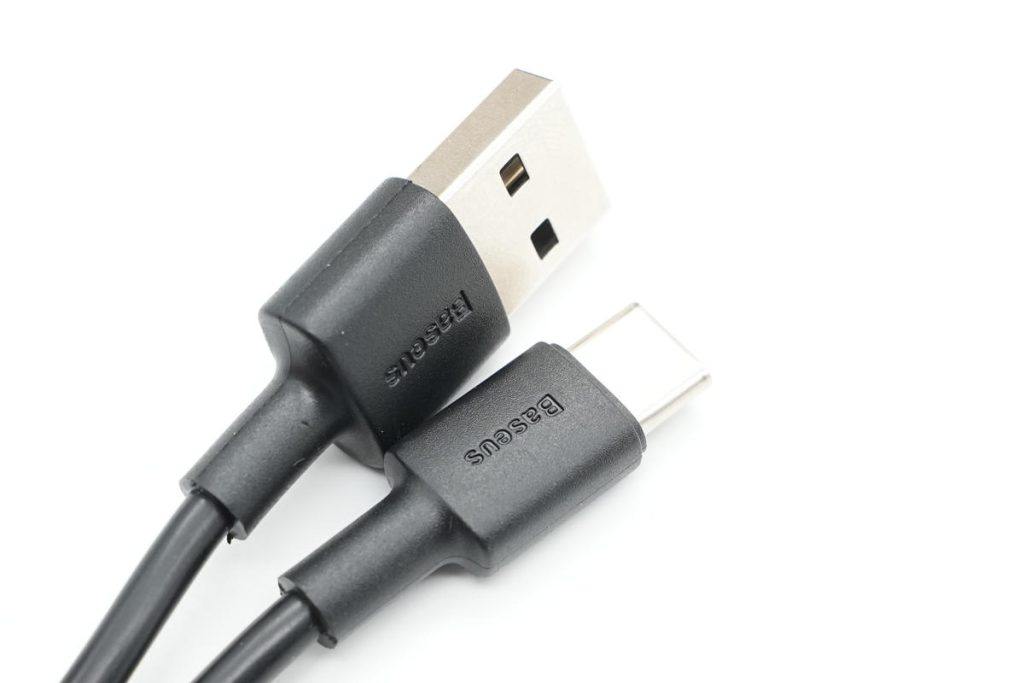

附带线缆是A to C短线方便使用，线头外壳磨砂方便插拔，并设计有Baseus品牌logo。

移动电dian源采用PC材质黑色外壳，表biao面磨砂抗指纹，两侧边缘过渡圆润持握wo不硌手。

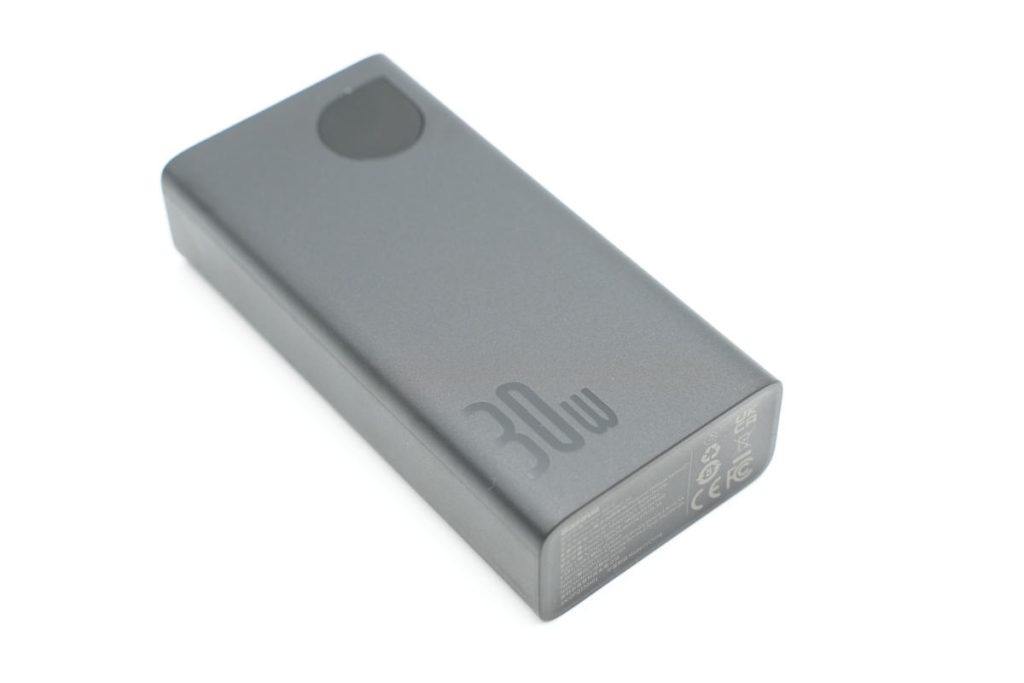

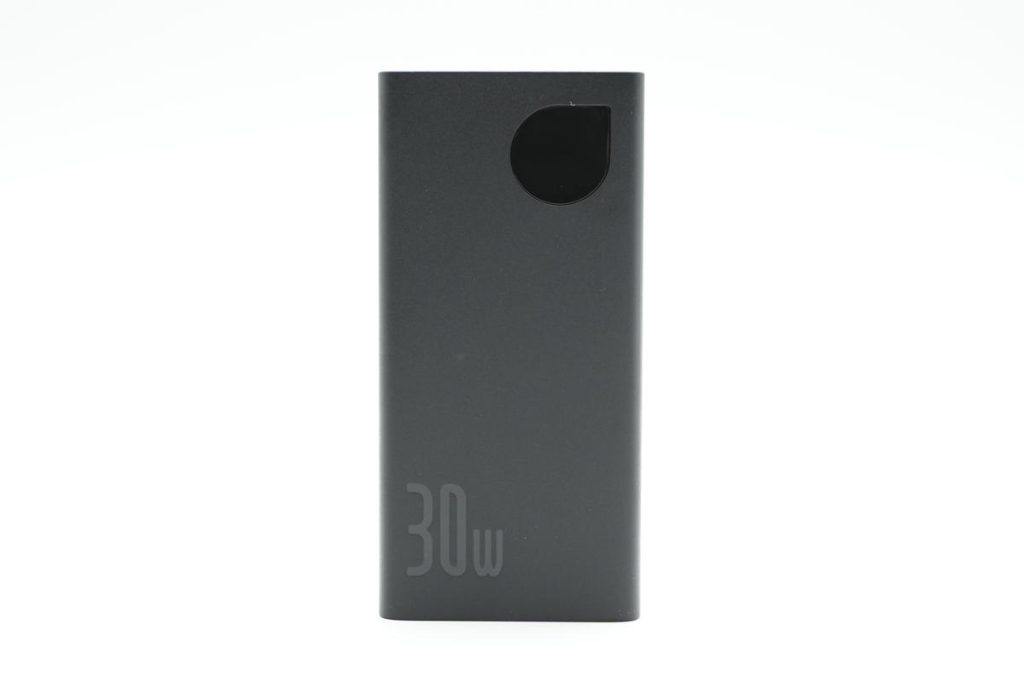

机身正面配有水滴型数显屏，可ke实时观察剩余电量，左下角设计ji有30W字样，表明产品最大da输出功率。

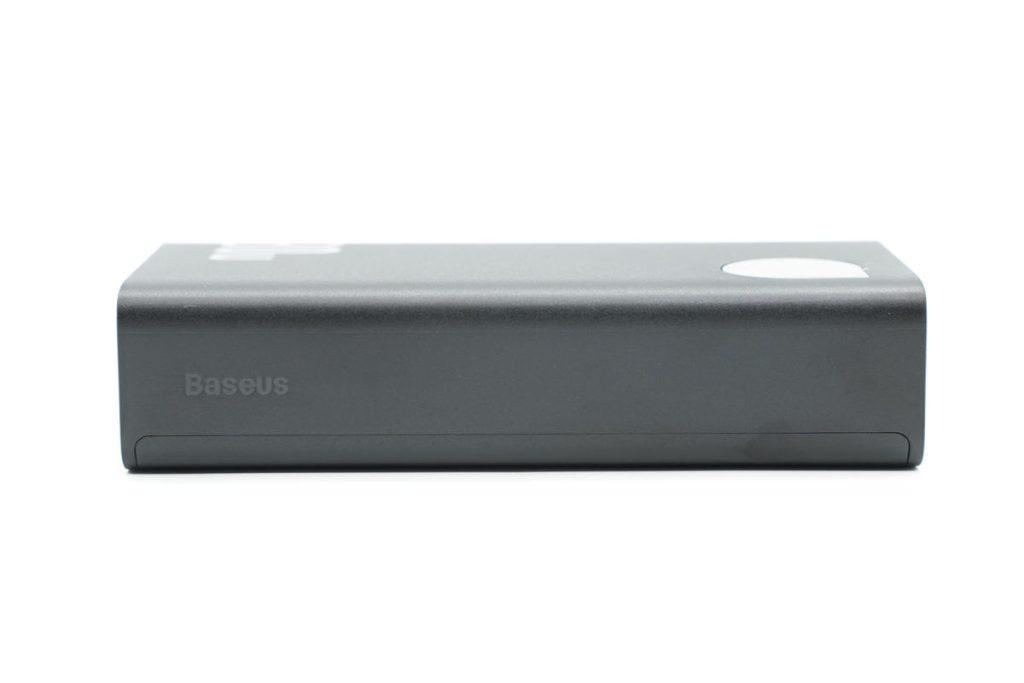

机身侧面设计有Baseus品牌logo。

顶部配有电源键jian以及2A1C三个USB接口，均为红色胶芯，接口旁还印有相应的参数信息。

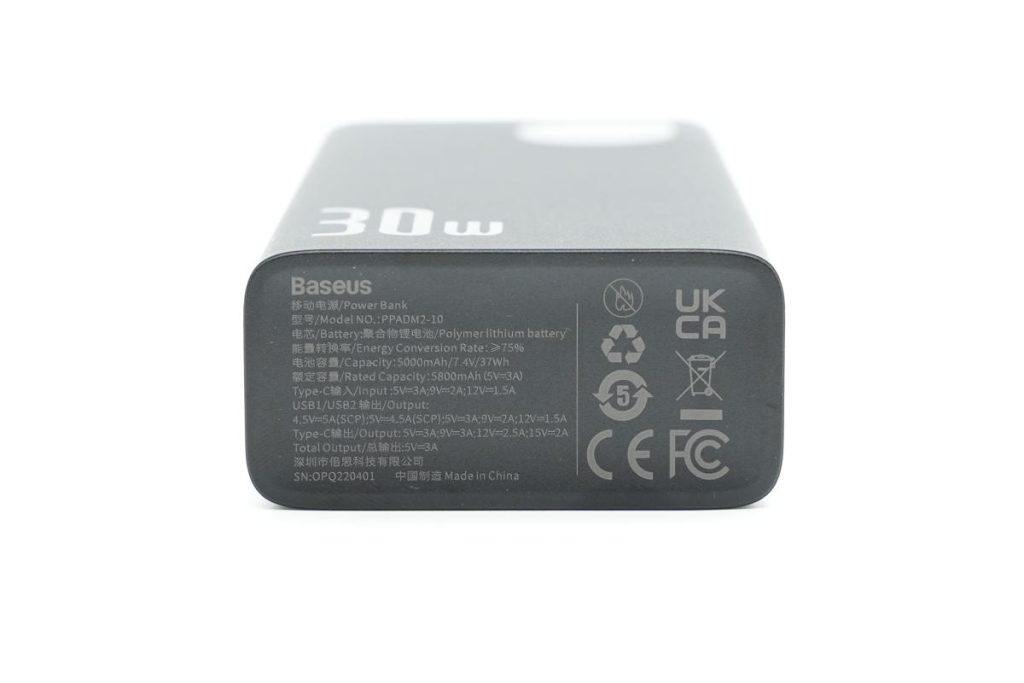

底部印有产品参数shu信息

型xing号：PPADM2-10

电芯：锂聚合物电dian芯

能量转换率：≥75%

电池shi容量：5000mAh/7.4V/37Wh

额定容量：5800mAh（5V3A）

USB-C输入ru：5V3A、9V2A、12V1.5A

USB1/2输出：4.5V5A（SCP）、5V4.5A（SCP）、5V3A、9V2A、12V1.5A

USB-C输出：5V3A、9V3A、12V2.5A、15V2A

总输出：5V3A

深圳市倍思科技有限公司

充电宝bao已经通过了UKCA、CE、FCC认证。

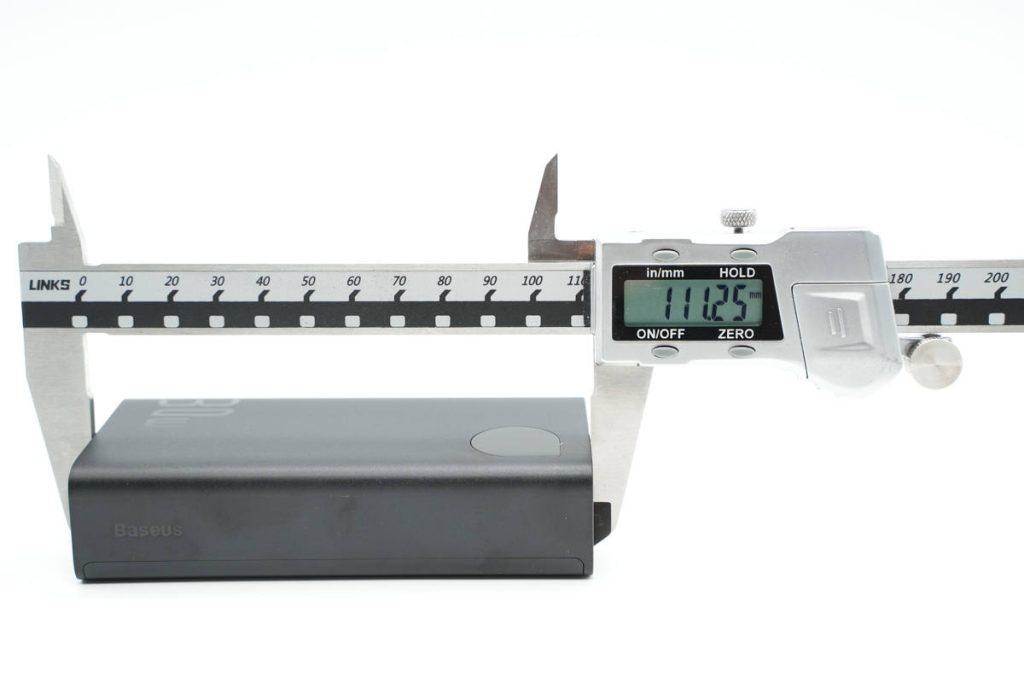

测得充电宝机身shen长度为111.25mm。

宽度du为54.19mm。

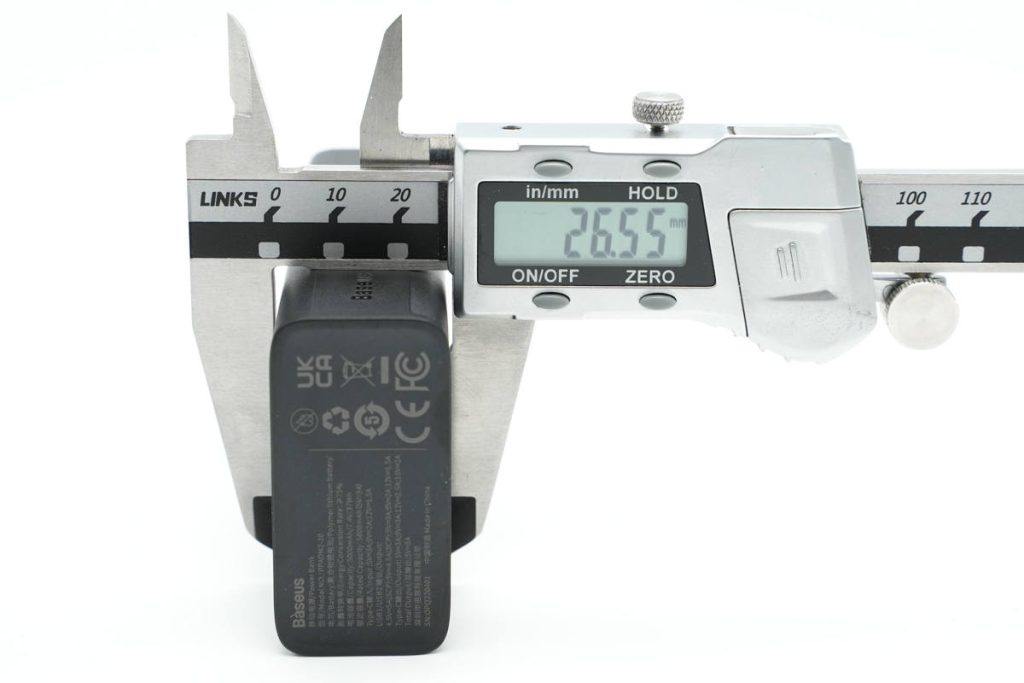

厚hou度为26.55mm。

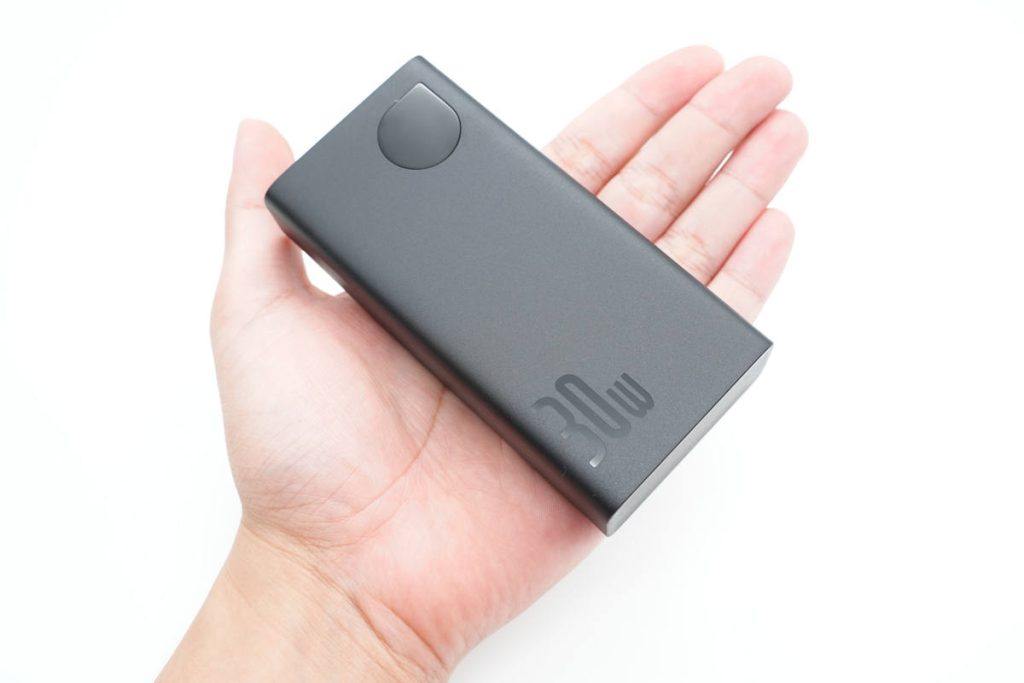

拿在手上的大小xiao直观感受。

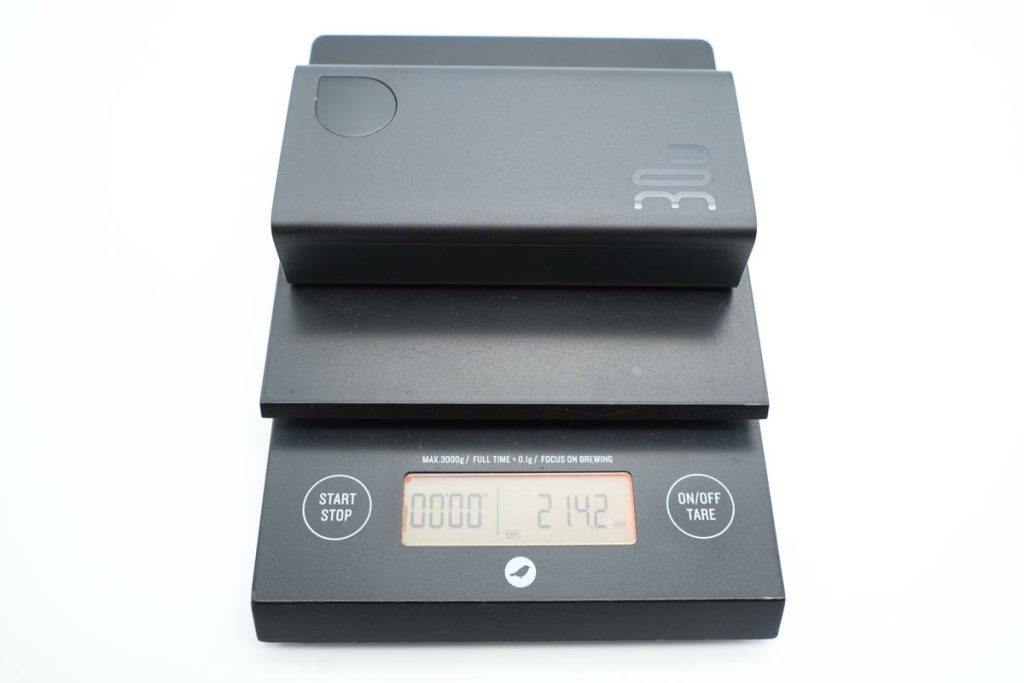

净重约为214g。

使用ChargerLAB POWER-Z KT002测ce得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0、QC3.0快充协议。

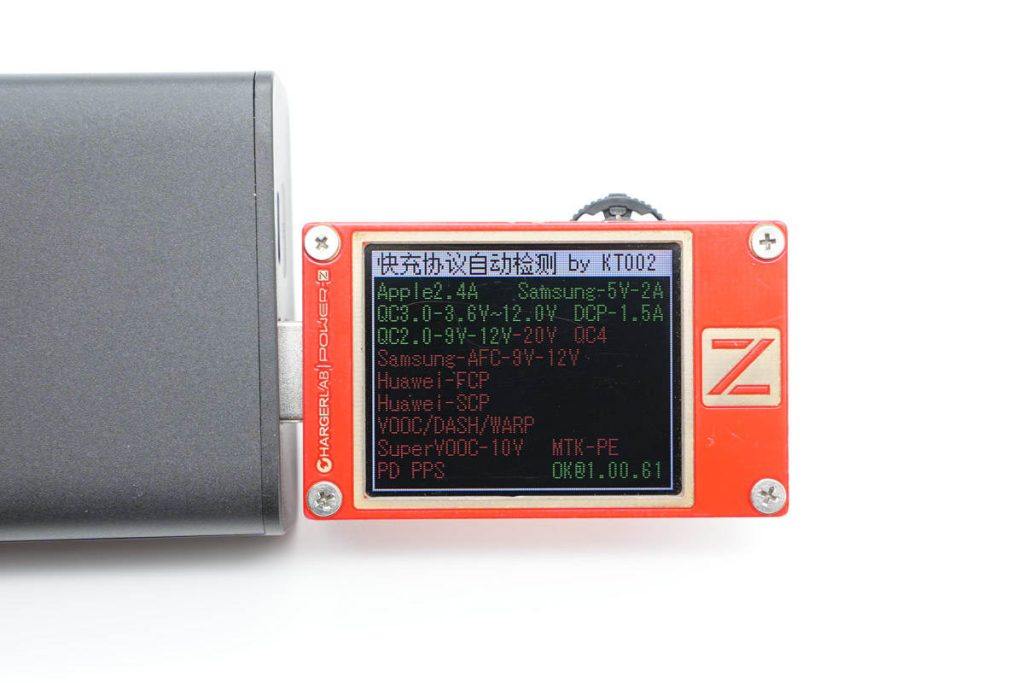

测得另一个USB-A口同tong样只支持QC2.0/3.0快充协议。

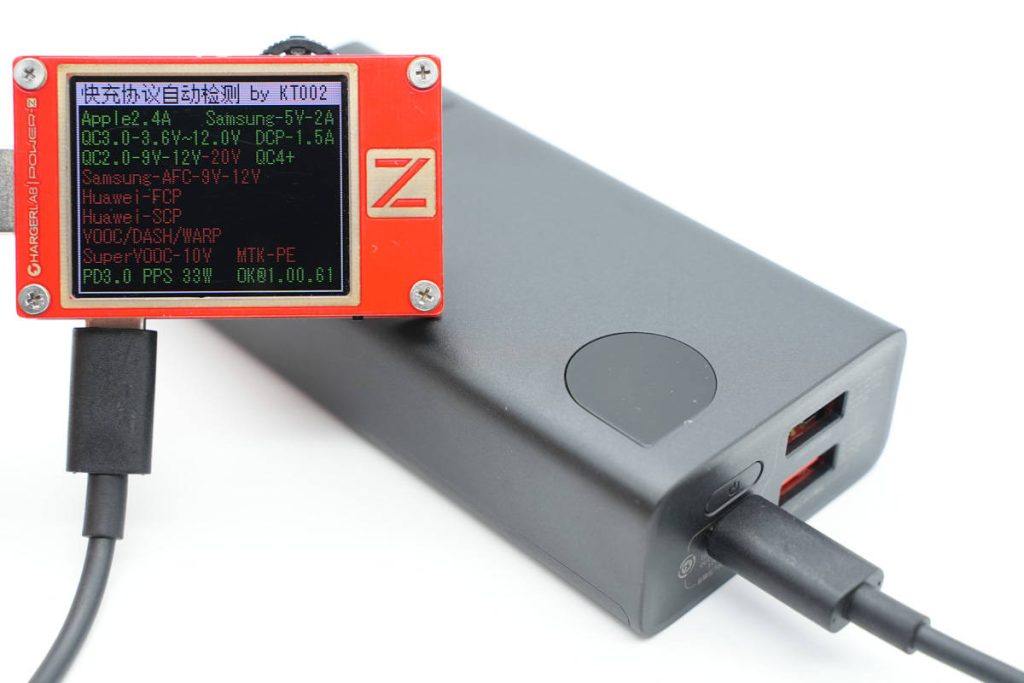

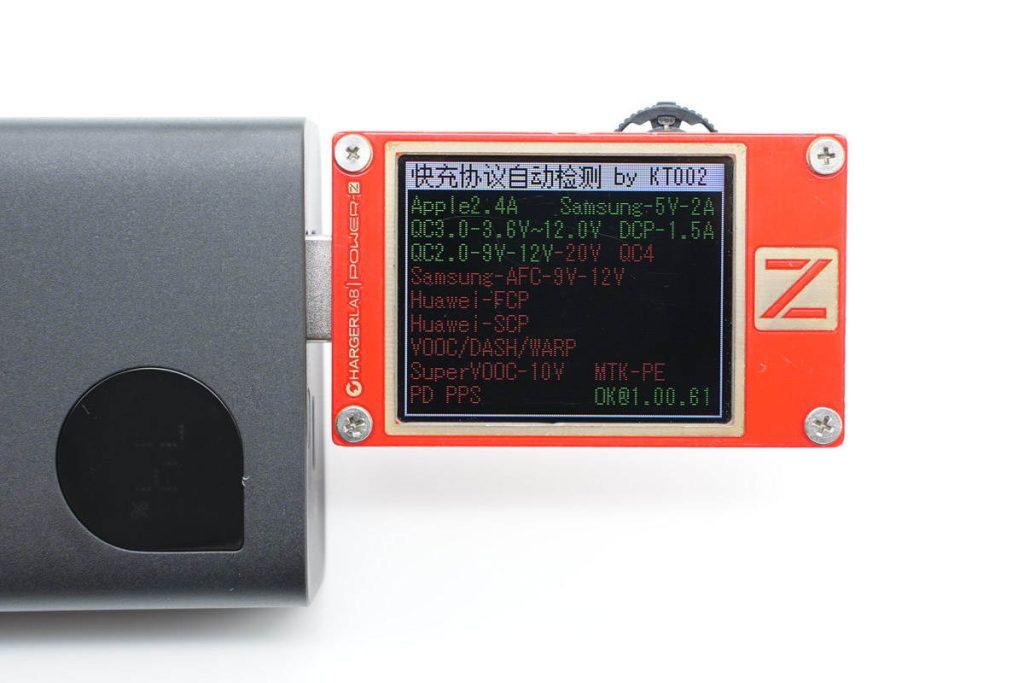

测得USB-C口支持chiQC2.0/3.0、PD3.0、PPS快充协议。

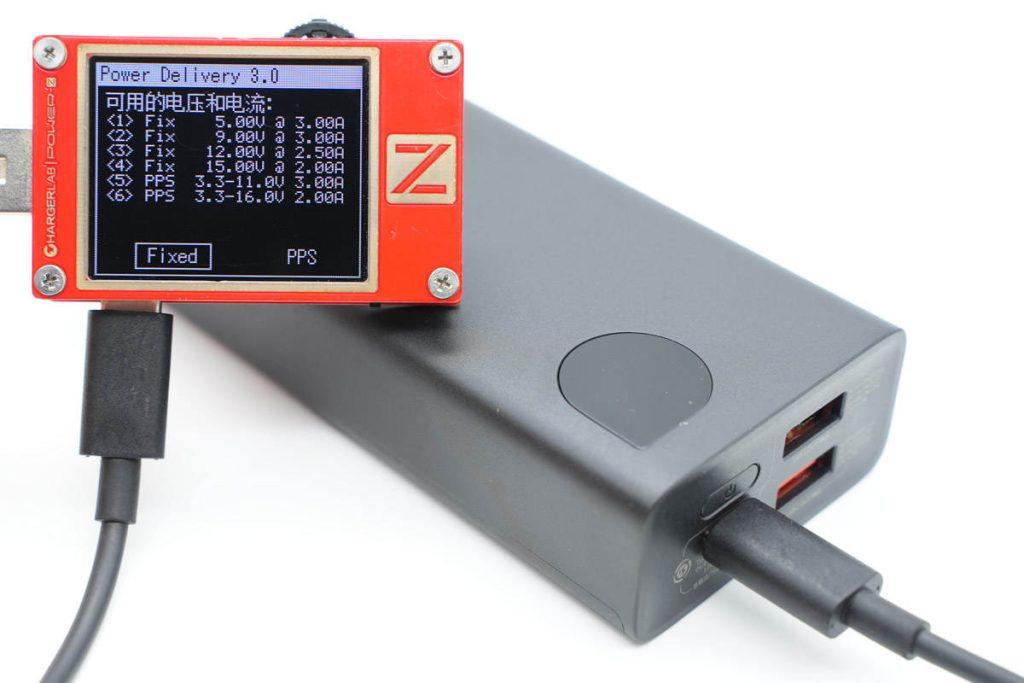

此外还具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位，以及3.3-11V3A和3.3-16V2A两liang组PPS电压档位。

看完了倍思30W移动电源的开箱和he简单测试后，下面就对这款移动电源进jin行拆解，看看内部应用了哪na些快充方案。

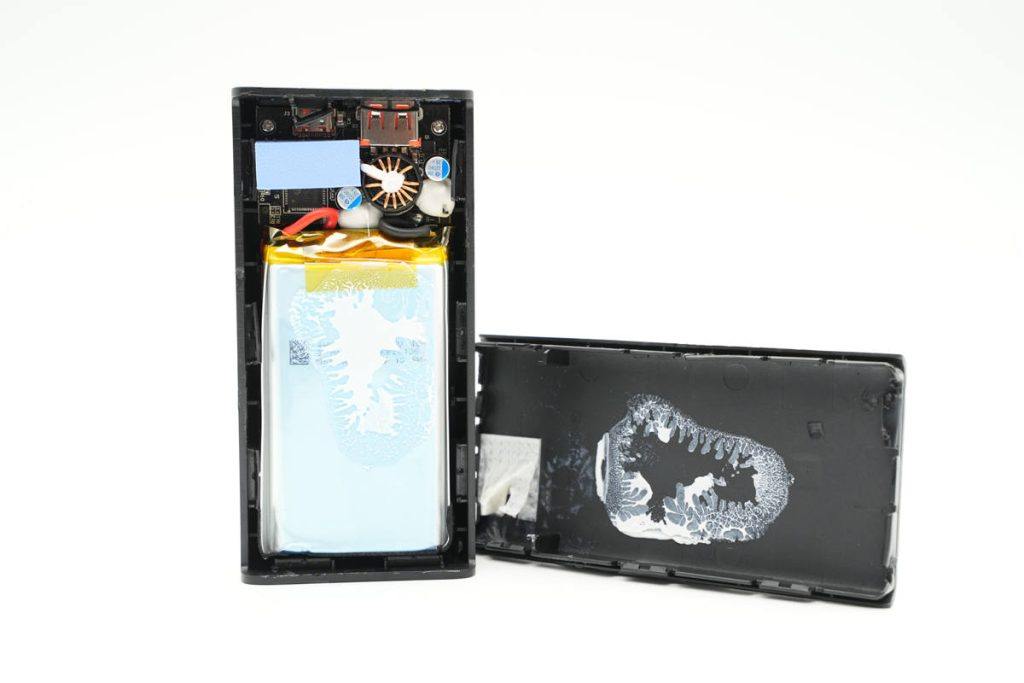

首先沿接缝撬开移动电源外wai壳，电池组通过胶水固gu定在外壳内部。PCBA模块贴有导热垫用于yu散热。

PCBA模mo块通过螺丝固定在外壳ke内部。

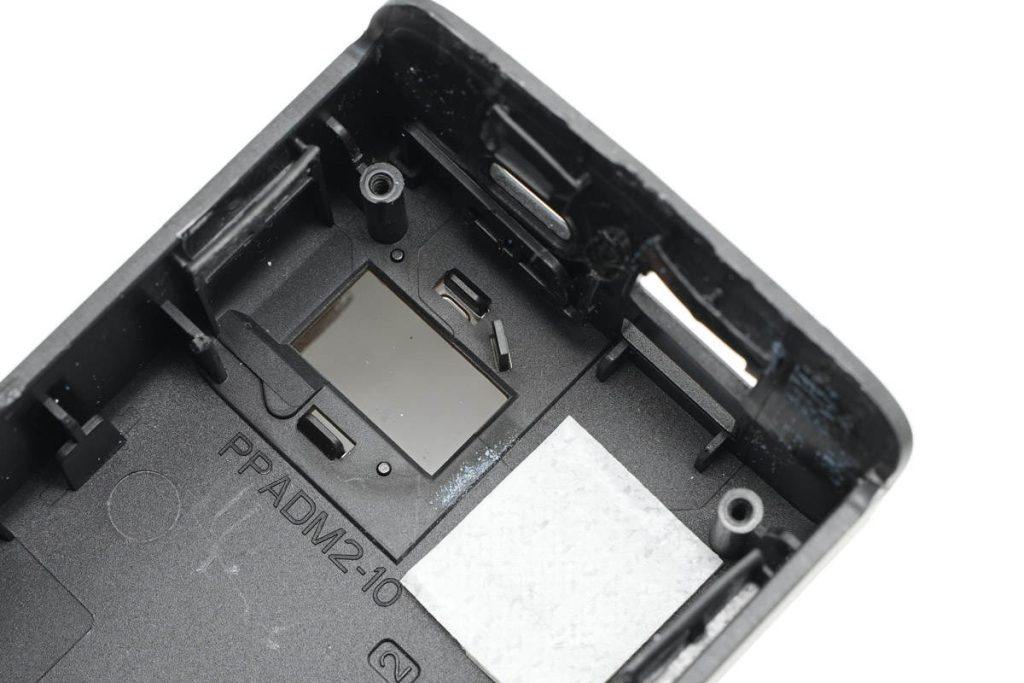

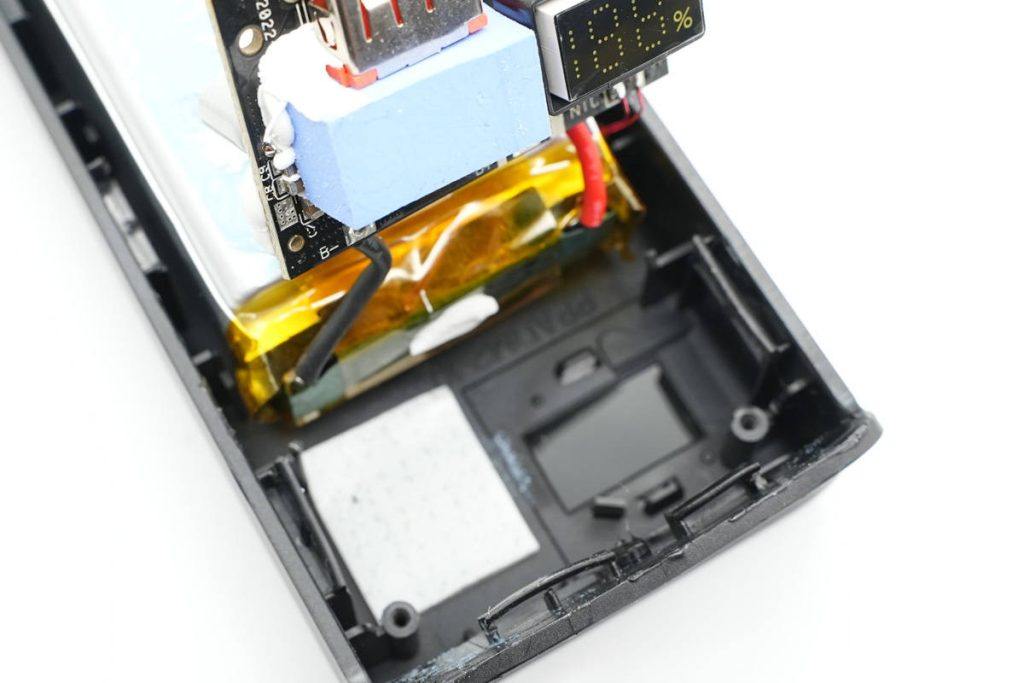

拧开kai螺丝取下PCBA模块kuai，外壳内部对应数码ma管的位置开窗，并覆盖一块大面积的导热垫。

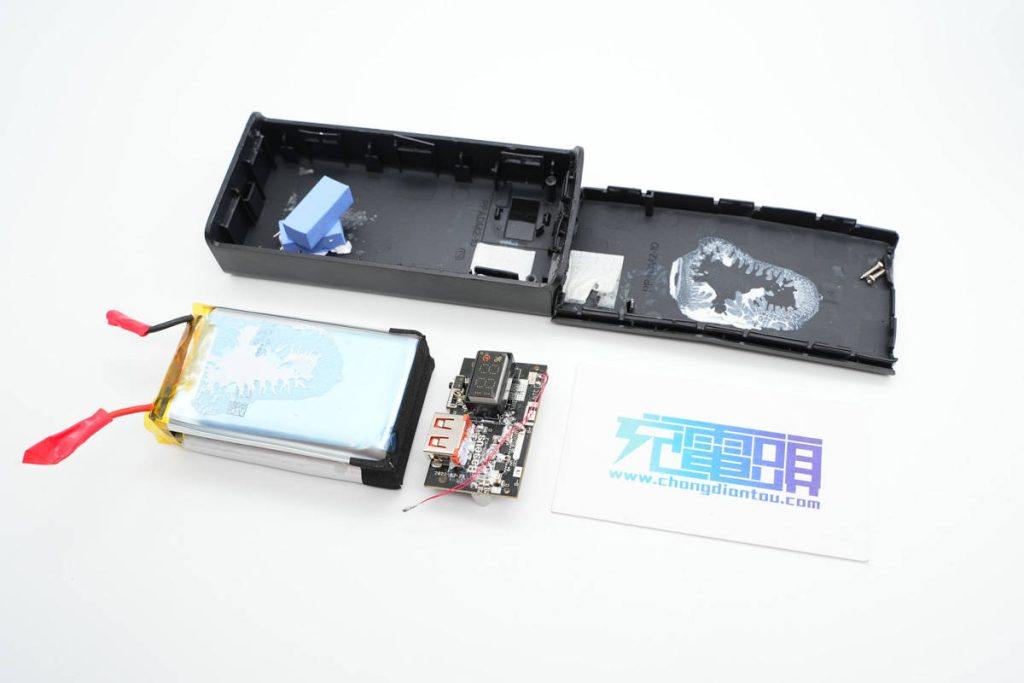

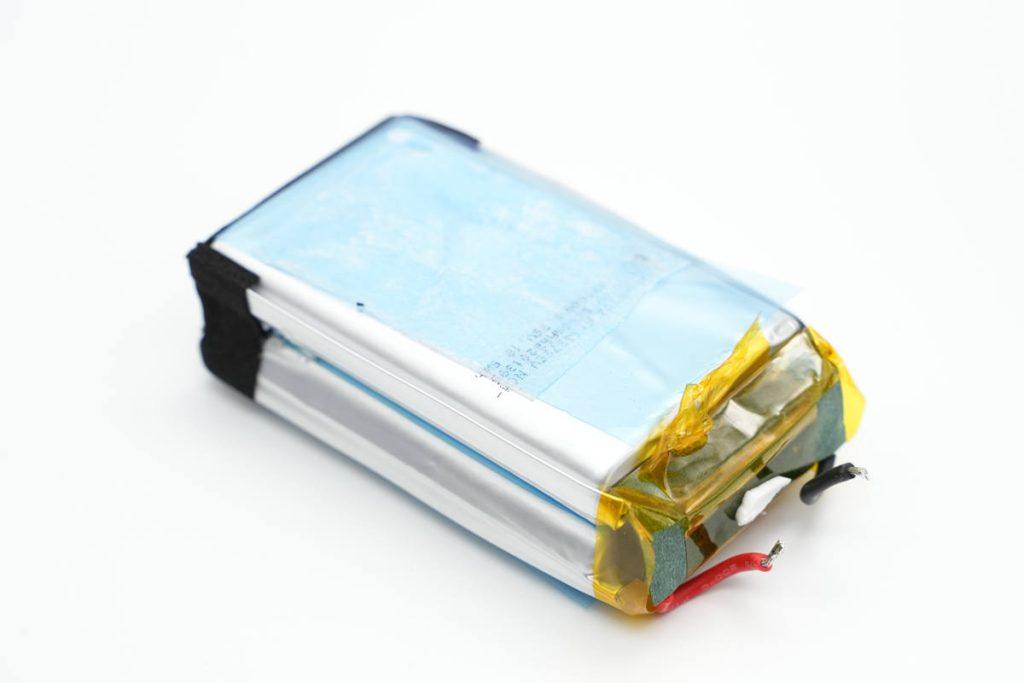

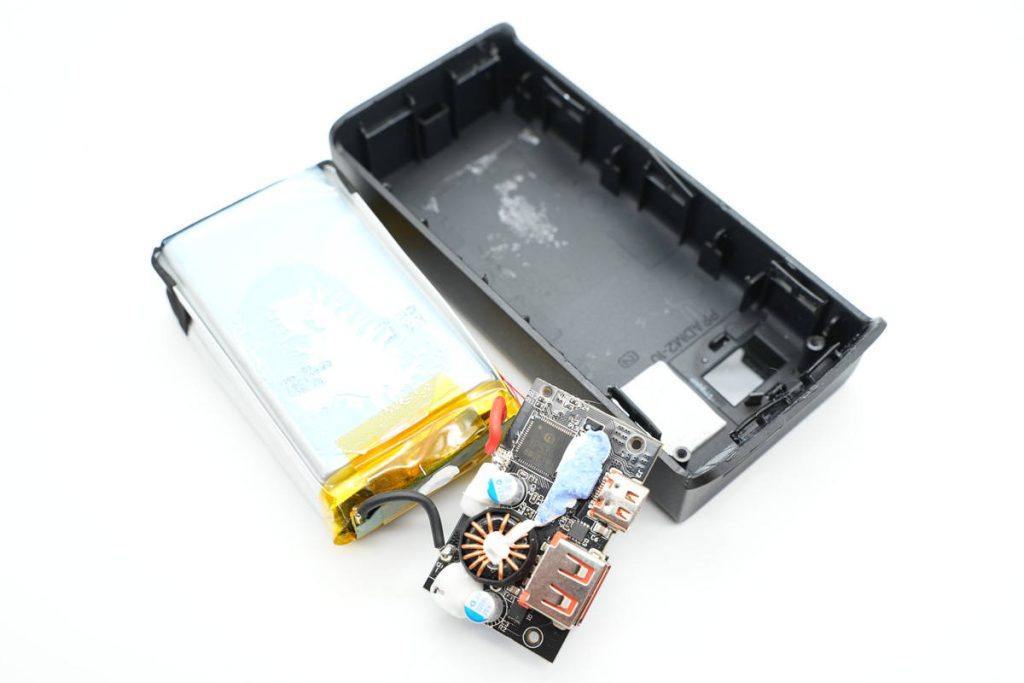

从移动电源外壳内部取出电池组zu和PCBA模块，电池组外部有you塑料封皮固定。

外壳内nei部的显示屏开窗特te写。

电池组通过导线焊接连接jie到PCBA模块上面。

电池组zu侧面有一颗热敏电阻用于yu检测电池温度。

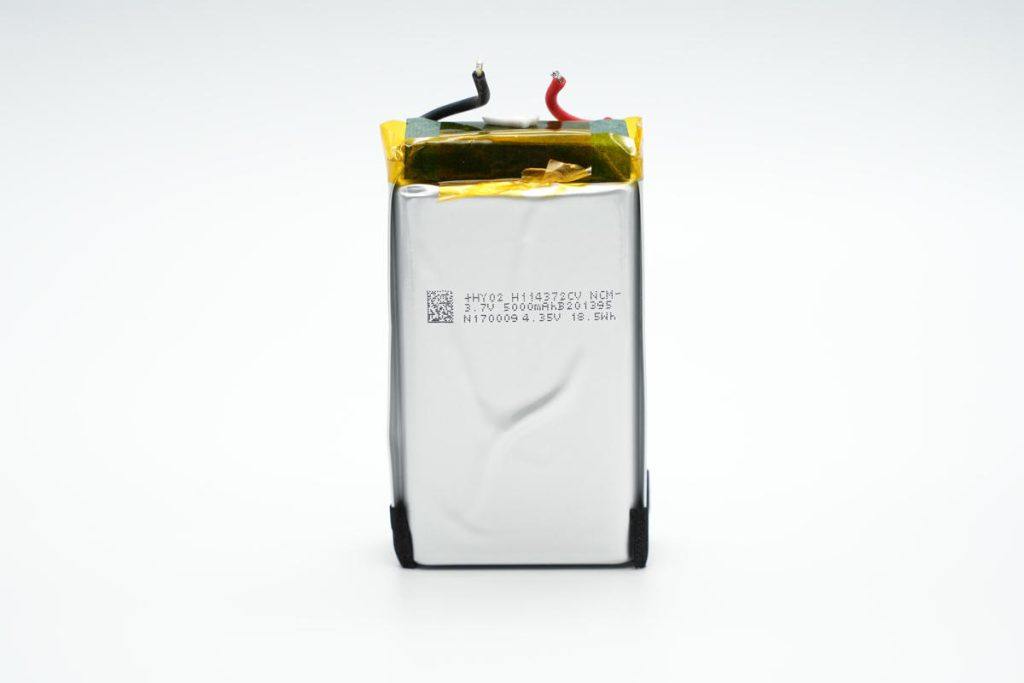

移动电源内置两片5000mAh电池串联，电池厚度du为11mm，宽度43mm，长度72mm，为4.35V高平台电池。

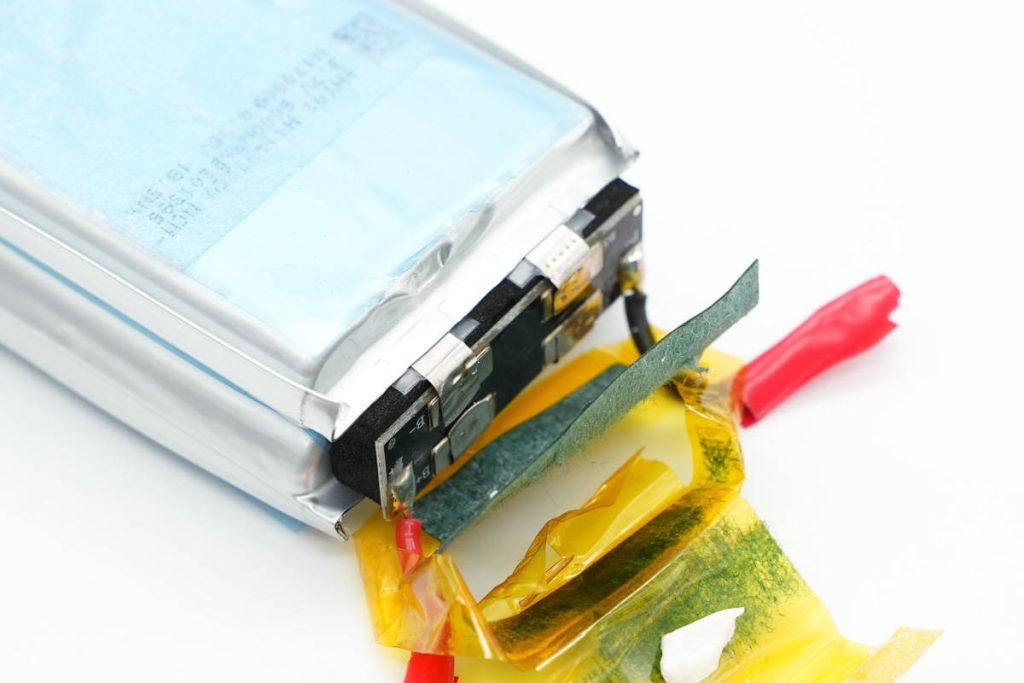

电池极耳处焊接保护板，并bing使用胶带包裹绝缘。

保护板采用yong青稞纸绝缘，电池焊接在保护hu板上。

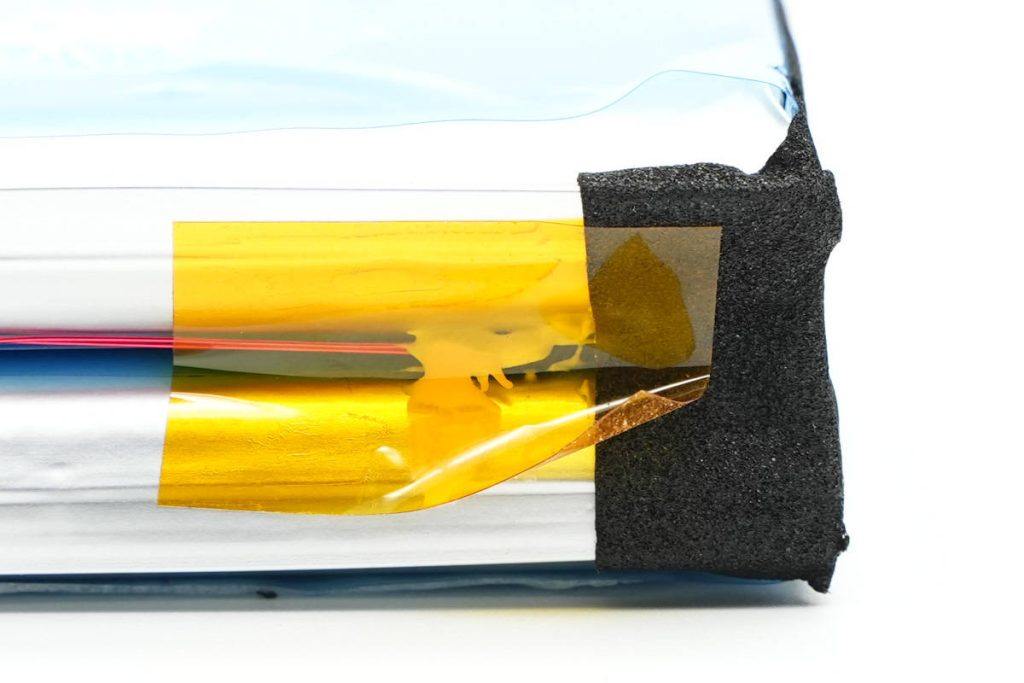

两片电池的极ji耳之间填充泡棉固定。

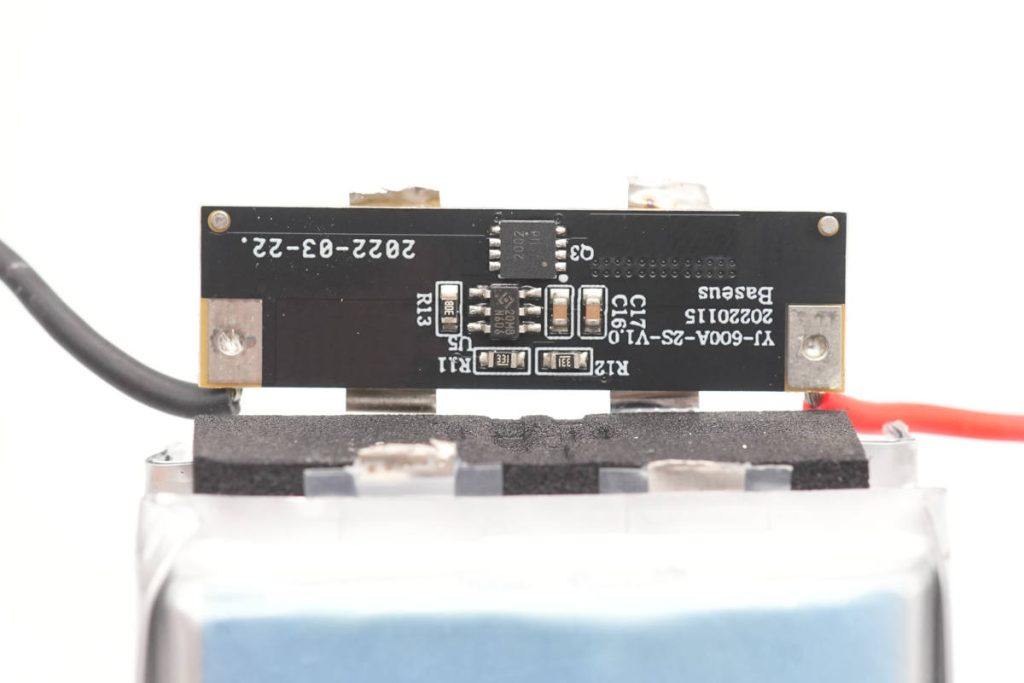

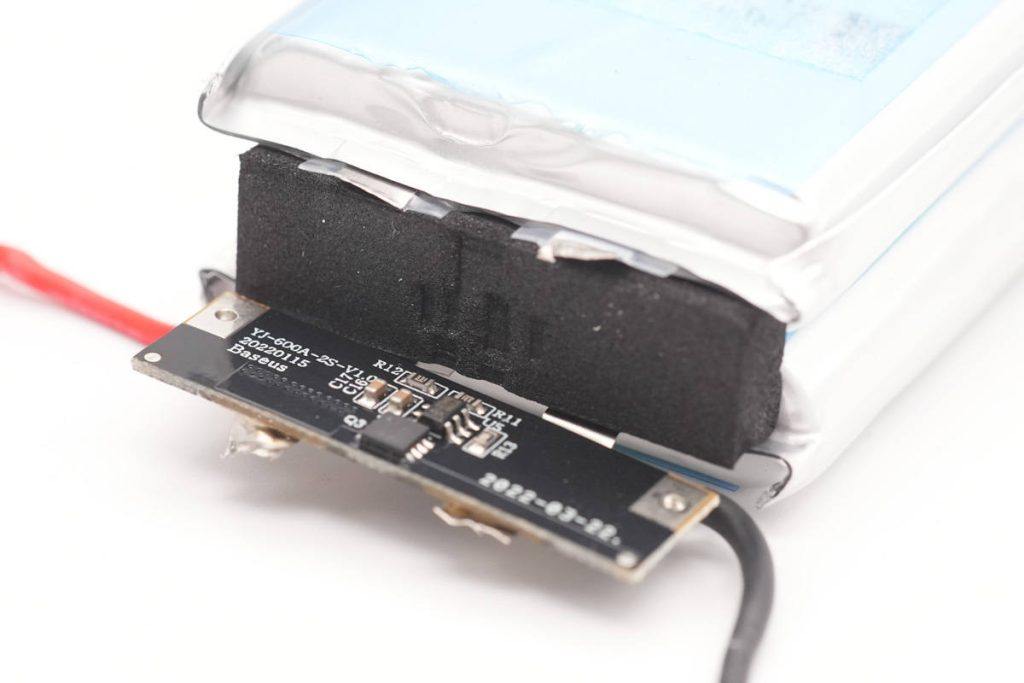

电池保bao护板上焊接一颗双MOS管和电池保护芯片，用yong于电池的过充，过放以及短路保护功能neng。

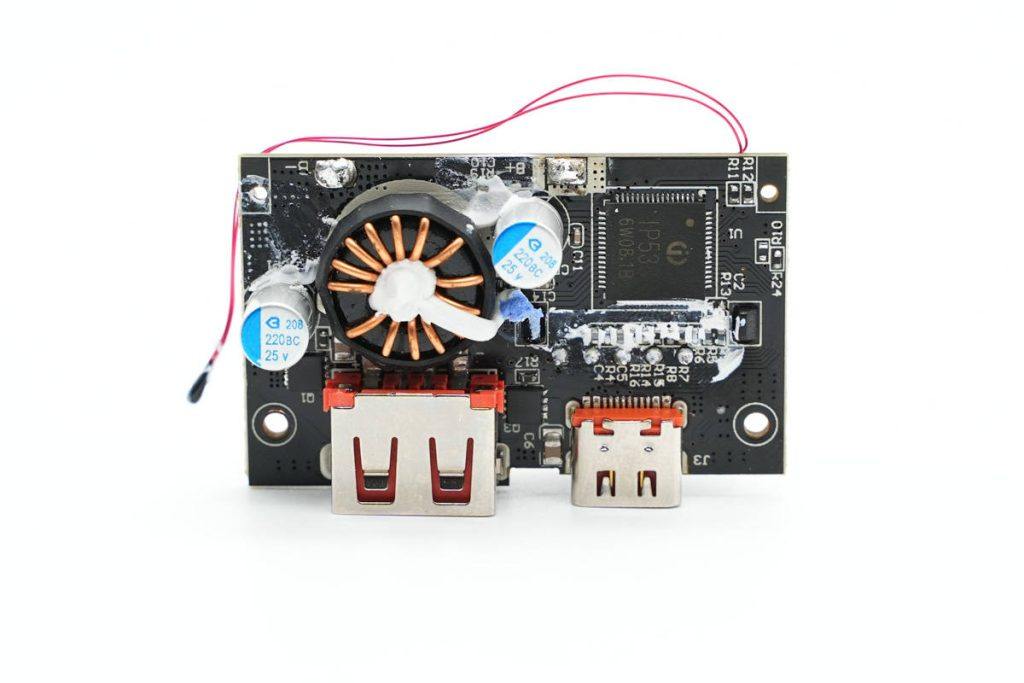

正面焊接输入输出滤lu波电容，升降压电感，USB-A母座，USB-C母座和主控芯片pian。

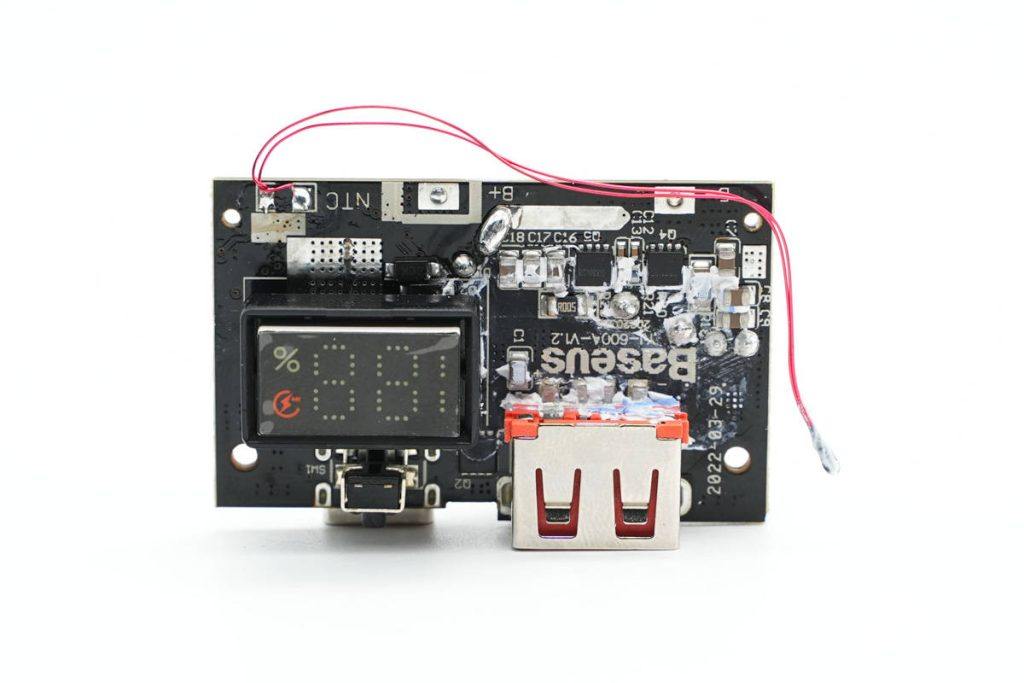

移动电源PCBA模块背面焊接jieLED数码管和USB-A插座。

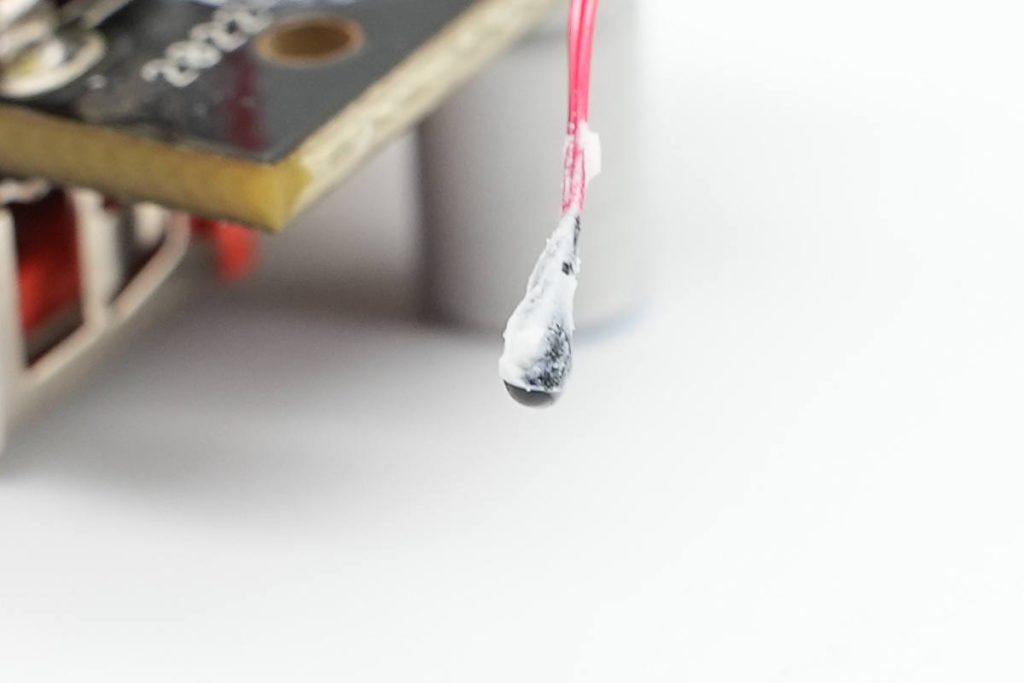

用于检测电池温度du的热敏电阻，由主控kong芯片根据电池温度进行电池的de保护功能。

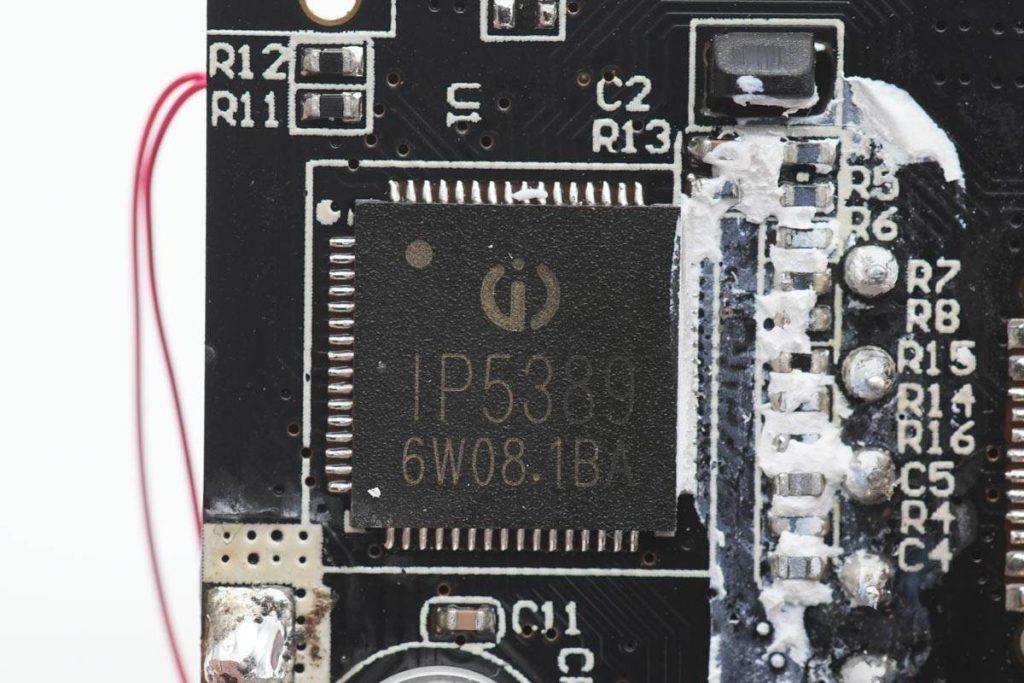

这款移动电源内置英集芯IP5389移动电源升降压电源yuan管理SOC芯片，将同步升降压控制zhi器与协议功能集成，可实现完wan整移动电源功能neng，并支持188数码ma管电量显示功能，支持2-5串电池应用，可取代传统升降jiang压方案中协议芯片，单片机和he升降压控制器多颗芯片组合的方案，大da大缩短产品开发周期，降低成本ben。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部bu接口支持快充。快kuai充协议支持华为FCP、SCP，支持chi三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支zhi持PPS，输出最高功率20V5A 100W，可ke实现全接口丰富的快充支持。

IP5389内nei置升降压控制器，通过驱动dong外置MOS管，支持双向升降压充放fang电，支持最大5A充chong电电流，并且支持自适应电流调diao节。支持2/3/4/5串chuan电池，并且支持4.2、4.3、4.35、4.4V多种zhong电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池shi容量，或学习电dian池电量，实现精准的电量显示。

充电头网了解到，采用英集ji芯IP5389的还hai有羽博新款20000mAh 45W双向快充移动电源、罗luo马仕20000mAh 30W双向快kuai充移动电源，另外英集芯的高gao集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充chong移动电源、京造10000mAh双向USB PD快充移动电源yuan等知名品牌的众多产品采用yong。

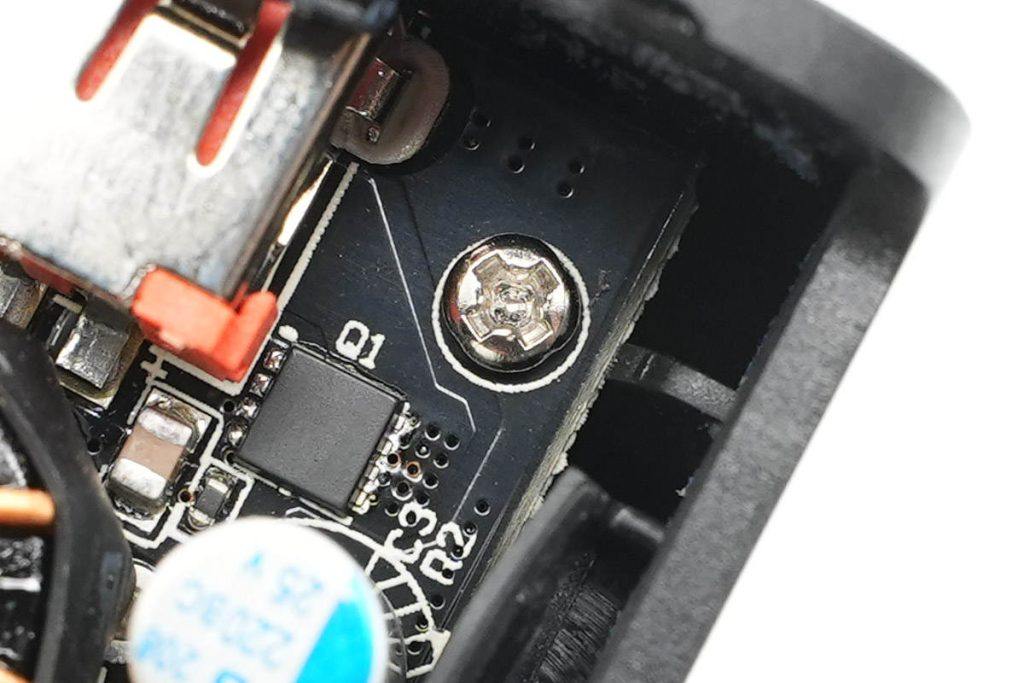

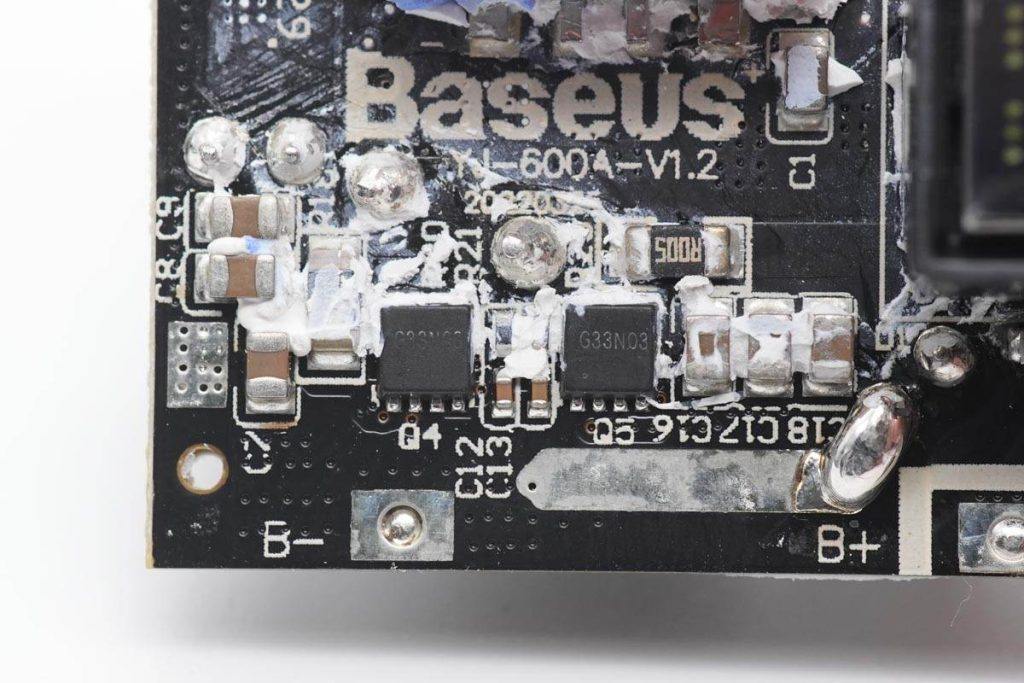

同步升降压开kai关管来自谷峰，型号G33N03D3，为双NMOS，耐压30V，导阻10mΩ，采用DFN3.3*3.3-8L封装。

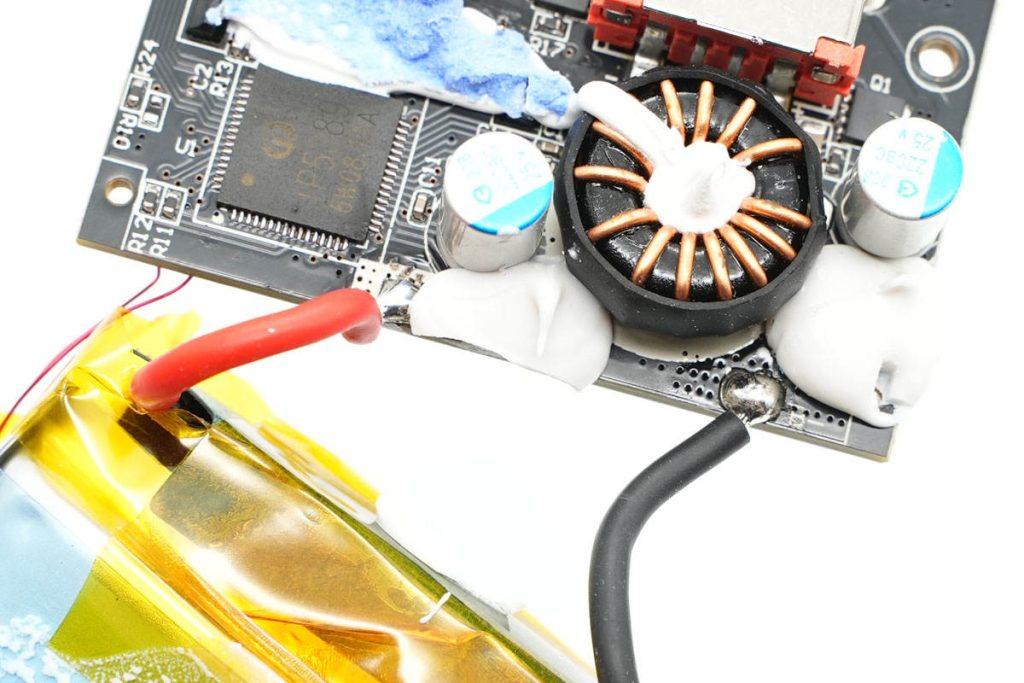

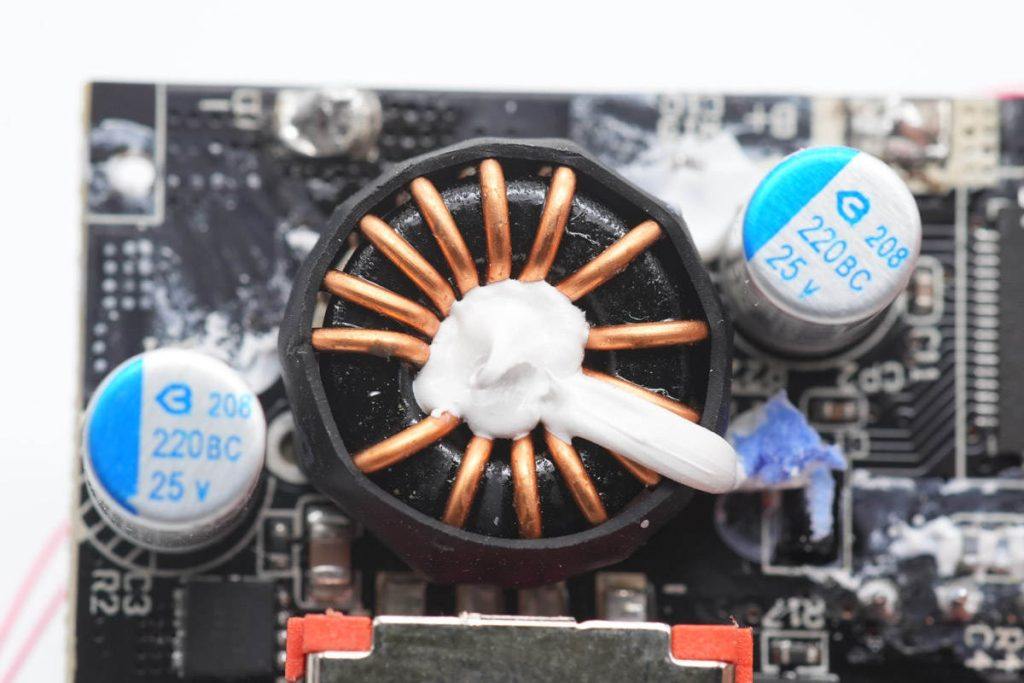

升sheng降压电感采用磁环绕制，外包热缩管绝缘。电感两侧两颗固态电容来自绿lu宝石，规格为220μF 25V，分别用于升降压电路lu的输入输出滤波。

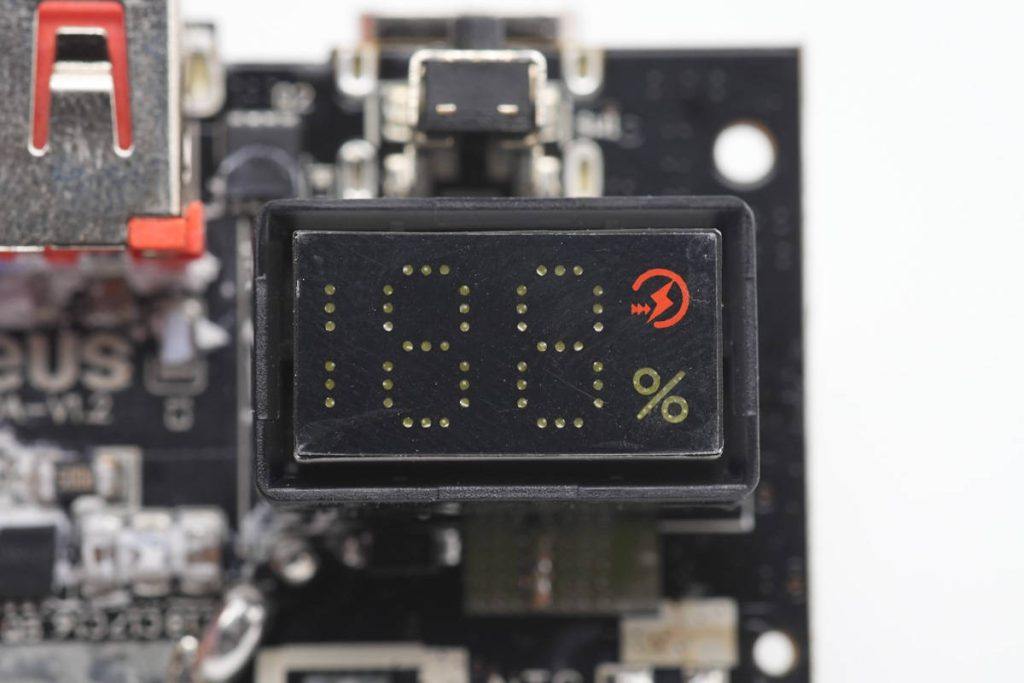

用于电量显示的188 LED数码管，支持快充状态显示。

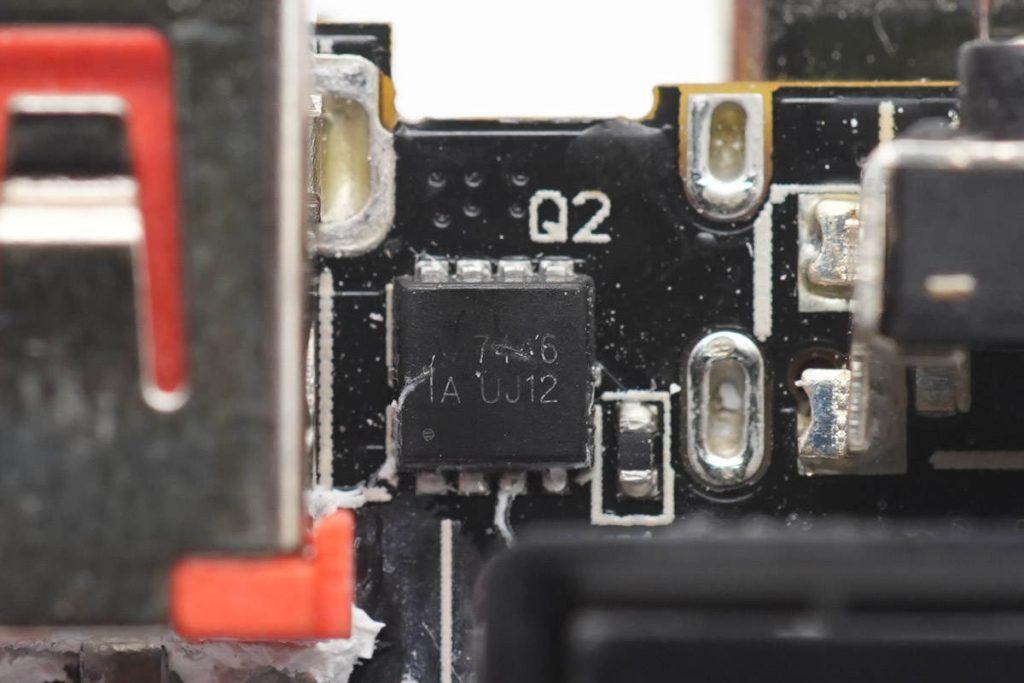

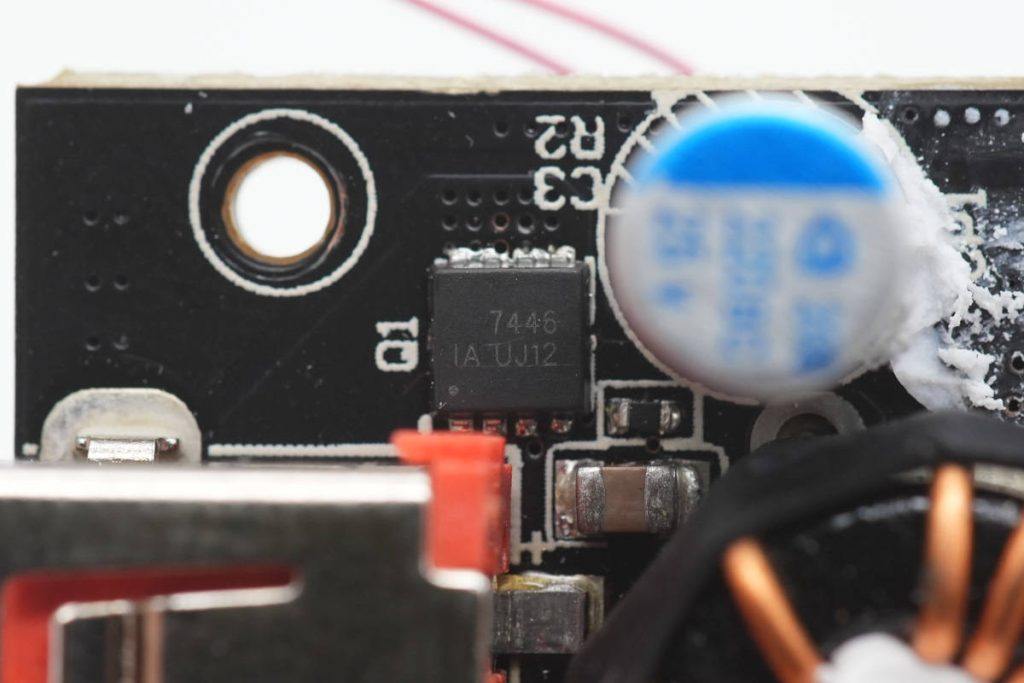

用于USB-A接口的VBUS开kai关管，丝印7446。

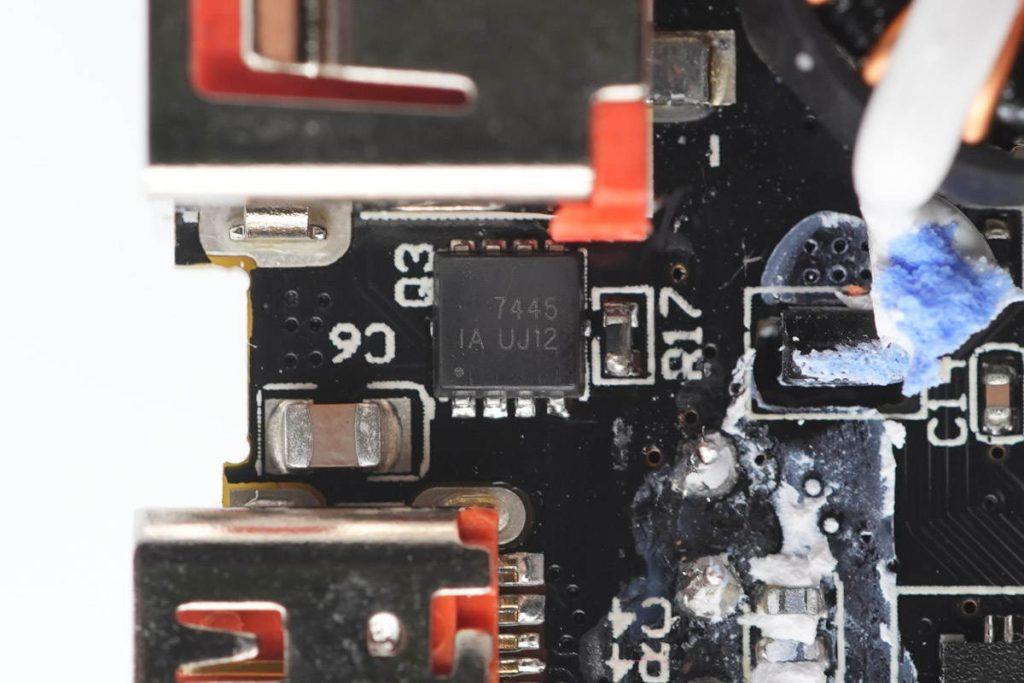

对应USB-C接口的VBUS开关管。

对dui应另一个USB-A口的VBUS开关管，均丝印7446。

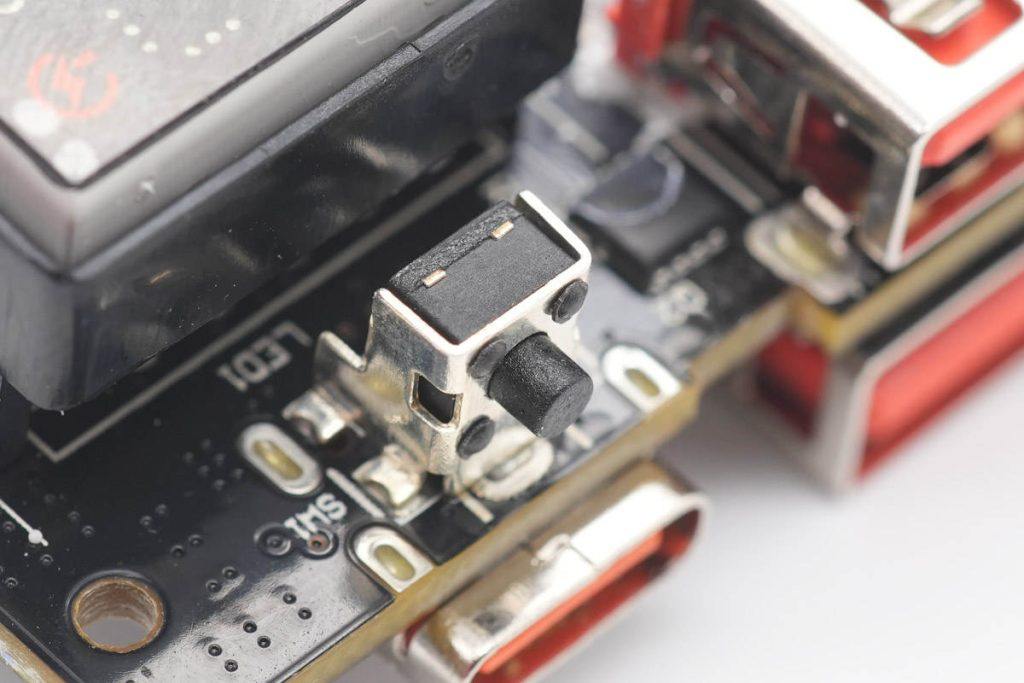

电源按键jian特写，采用贴片焊接。

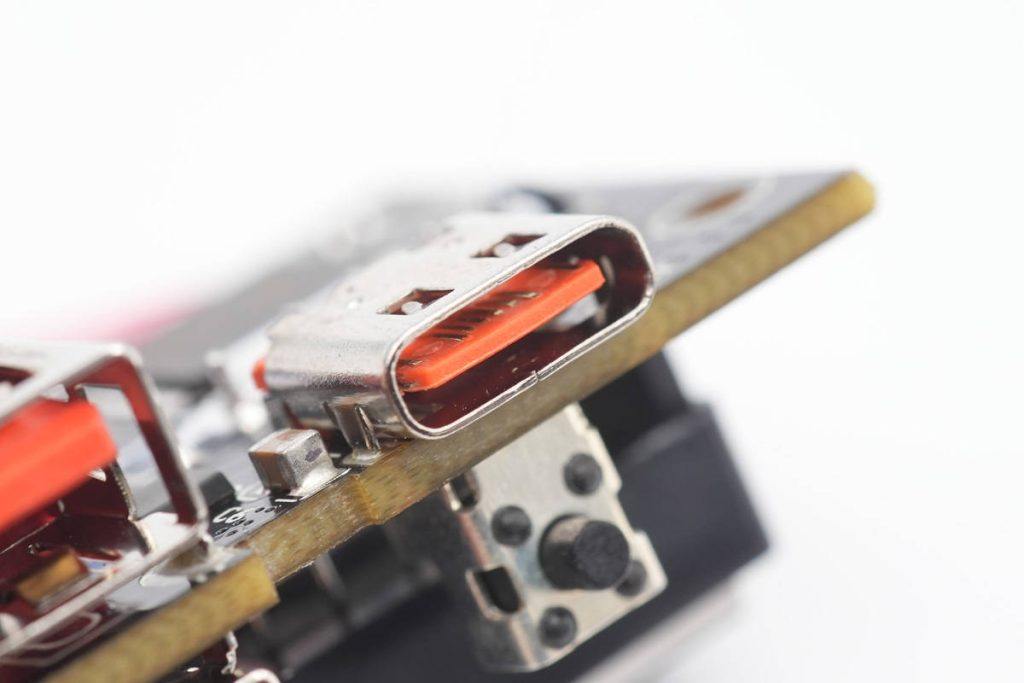

USB-C母座过孔焊han接，橙色胶芯不bu露铜。

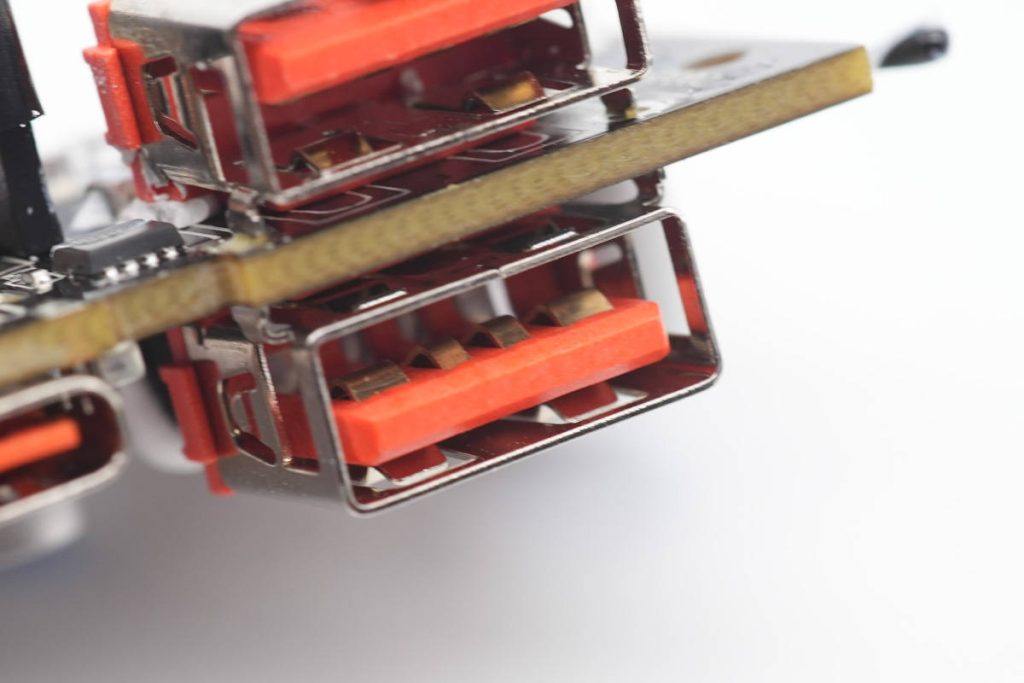

USB-A母座采用过孔kong焊接固定。

另外一颗USB-A母座也是同样的过孔焊接固定，并bing且正负极加宽设she计。

全部bu拆解完毕，来张全家福。

倍思这款30W移动电源采用家族式的外观设计ji，具备2A1C三个接口，并具备数shu码管百分比电量显示。输出支持33W PPS快充，支持30W PD快充，对苹果和安卓手机的快充支持都很不错cuo。

充电dian头网通过拆解了le解到，倍思这款移动电源采用2串电池shi，升降压方案，移动电源内置英集芯IP5389 SOC芯片。这颗芯片将同步升降压控制zhi器，协议芯片和he单片机三颗芯片集成在一yi颗芯片内，极大简化了大功率lu升降压快充移动dong电源设计。

英ying集芯IP5389支持chi多个接口的协议识shi别，并且支持2-5串电池应用，支持多种不同电压ya电池，满足不同功gong率的升降压移动dong电源需求，并且支持数shu码管电量显示，电量显xian示更加精确，让大功率多串升降压ya移动电源更加好hao用。
